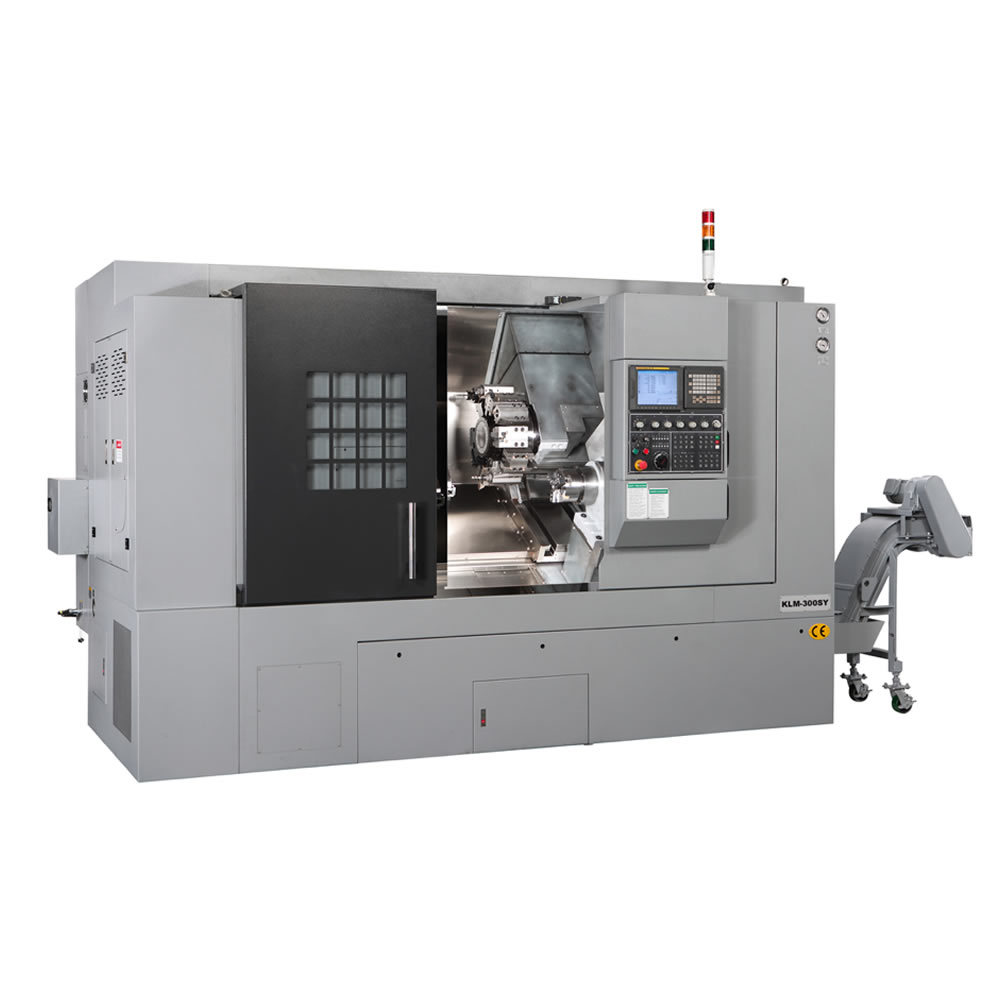

Torno de Precisión de Banca Inclinada KLM-300Y

  • Motor del husillo de alta potencia.
  • Torreta de 12 posiciones de alta velocidad / alta precisión.
  • Poderosa herramienta viva para maquinado en el eje Y.
  • Maquina y guías totalmente cubiertas.
  • Guías cuadradas de precisión endurecidas por inducción.
  • Fundición de Meehanite para una mayor estabilidad y rigidez.
  • Tornillos de bola grado C3 pretensionados  para una mejor precisión.
  • Lubricación automática distribuida por un piston a todos los puntos.
  • Contrapunto y caña hidráulico y programable.
Compare



Especificaciones KLM-200Y KLM-300Y
Tipo de control Fanuc 0i-TF Fanuc 0i-TF
Volteo sobre la bancada 600 mm 910 mm
Diametro max. de corte (Torreta de 12 pos) 200 mm (7.87″) 428 mm (16.8”)
Longitud maxima de corte 440 mm (17.3”) 610 mm (24.0”)
Nariz o montaje del husillo A2-6 A2-8
Diametro del chuck hidráulico 8″ 10”
Velocidad del husillo 4500 rpm 3500 rpm
Motor del Husillo 15 kW 18.5 kW
Paso de barra 52 mm 75 mm
Viaje del eje – Z 600 mm 750 mm
Viaje del eje – Y +/- 50 mm +/- 50 mm
Viaje del eje – X 220 mm 275 mm
Movimiento rapido del eje – Z 20 m/min 24 m/min
Movimiento rapido del eje – Y 10 m/min 10 m/min
Movimiento rapido del eje – X 20 m/min 20 m/min
Turret driven type Servo-mecánico Servo-mecánico
Numero de estaciones p/herramienta 12 12
Zanco de herramienta cuadrada 20 mm 25 mm
Zanco de herramienta redonda 32 mm 40 mm
Viaje del contrapunto 545 mm 540 mm
Viaje de la caña del contrapunto 80 mm 120 mm
Diámetro del contrapunto 75 mm (2.95”) 85 mm (3.34”)
Cono del contrapunto MT-4 MT-5
Accionamiento de la caña Hidráulico Hidráulico
Posicionamiento del contrapunto Programable Programable
Dimensión 3.2 x 1.6 x 1.9 m 3.2 x 2.0 x 2.1 m
Peso 4500 kg 6000 kg



EQUIPO Y ACCESORIOS ESTANDAR:

  • Control Fanuc 0i-TF CNC de pantalla LCD de 8.4”
  • Motor del husillo de alto torque Fanuc i-Series y motor en los ejes con drive digital.
  • Encoders absolutos Fanuc – Arranque de los ejes en “casa” y secuencia no requerida.
  • Sistema de automedición Fanuc ejes X y Z.
  • Función de salto de alta velocidad Fanuc Macro-B.
  • Puertos Fanuc USB, PCMCIA, Ethernet y RS-232.
  • Guía manual Fanuc 0i – asistente programable computarizado.
  • 400 programas registrados y 640M de memoria en programa Fanuc
  • Panel de control rotativo.
  • Extractores de calor para el gabinete eléctrico.
  • Unidad hidráulica de poder.
  • Sistema de refrigeración (4 bar).
  • Chip conveyor tipo cadena y bandeja de rebaba.
  • Maquina y ejes totalmente cubiertos.
  • Sistema de lubricación automático.
  • Luz indicadora de estado de 3 colores.
  • Servo torreta de alta precisión para uso rudo de 12 estaciones.
  • Contrapunto y caña programable.
  • Set de mordazas suaves (3) y duras (1).
  • Guías cuadradas endurecidas por inducción y rectificadas de precisión.
  • Bancada inclinada de una sola pieza en fundición Meehanite® a 45° .
  • Tornillos de bola de alta precisión grado C-3.
  • Set de porta herramientas p/ exterior de 3/4 (2 sets)
  • Tortuga p/ Boring bar de 1-1/4″ (3 pzs).
  • Reductores de 1-1/4″ a  1/4, 5/16, 3/8, 1/2, 5/8, 3/4 y 1″
  • Manual de operación y mantenimiento.
