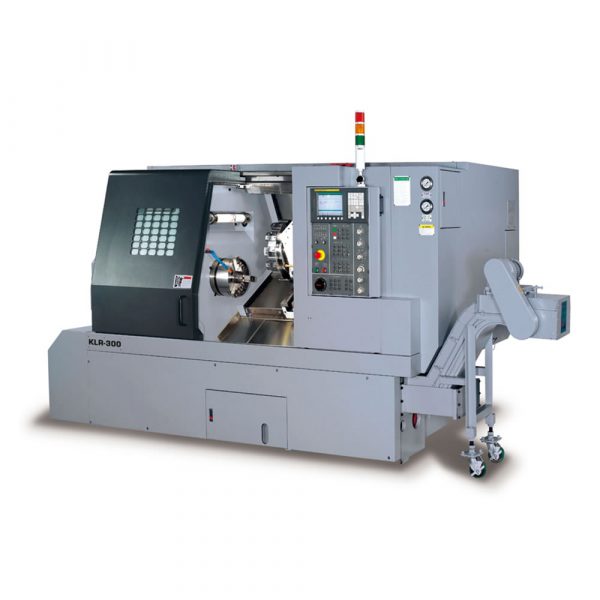

Torno de Precisión de Banca Inclinada KLR-300

  • Chuck de hasta 15″ con paso de barra de 5.15″.
  • Máxima capacidad de torneado de 35.4″y longitud máxima de 82″.
  • Torreta hidráulica de alta velocidad / alta precisión de 12 estaciones.
  • Guías cuadradas endurecidas por inducción y rectificadas de precisión.
  • Bancada inclinada de una sola pieza en fundición Meehanite® a 45° .
  • Tornillos de bola de alta precisión grado C-3.
  • Lubricación automática distribuida por un piston a todos los puntos.
  • Limpieza del husillo por aire, programable.
Compare
Especificaciones KLR-200/200L KLR-300
Tipo de control Fanuc 0i-TF Fanuc 0i-T
Volteo sobre la bancada 505 mm (19.88”) 612 mm (24.1”)
Volteo sobre la torreta 318 mm (12.52”) 388 mm (15.3”)
Diametro max. de corte (Torreta de 12 pos) 290 mm (11.41”) 500 mm (19.7”)
Longitud maxima de corte 550 / 980 mm (21.65/38.58”) 700 mm (27.6”)
Angulo de la bancada inclinada (guia de caja) 45° 30˚
Nariz o montaje del husillo A2-6 A2-8
Diametro del chuck hidráulico 8” 250 mm (10”)
Velocidad del husillo 4000 rpm 3500 rpm
Motor del husillo 15 kW (20 hp) 15/18.5 Kw (20/25 hp)
Paso de barra 65 mm (2.55”) 75 mm (2.95”)
Viaje del eje – Z 600 / 1050 mm (23.6/41.3”) 750 mm (29.5”)
Viaje del eje – X 220 mm (8.66”) 250+50 mm (9.8+1.9”)
Movimiento rapido del eje – Z 20 m/min (787 ipm) 24 m/min (944 in/min)
Movimiento rapido del eje – X 20 m/min (787 ipm) 20 m/min (787 in/min)
Tipo de torreta Hidráulica Hidráulica
Número de estaciones p/herramienta 12 (8/10 opc.) 12
Zanco de herramienta cuadrada 1” 25 mm or 1”
Zanco de herramienta redonda 1.25” 40 mm or 1.5”
Viaje del contrapunto 545 / 1045 mm (21.4/41.1”) 540 mm (21.2”)
Viaje de la caña del contrapunto 80 mm (3.1”) 120 mm (4.72”)
Diametro del contrapunto 75 mm (2.95”) 85 mm (3.34”)
Cono del contrapunto MT-4 MT-5
Accionamiento de la caña Hidráulico Hidráulico
Posicionamiento del contrapunto Manual Programable
Largo (c/conveyor) 2.9 / 3.7 m (9.51/12.1 ft) 3.0 x 1.8 m (119”x71”)
Ancho 1.6 m (5.3 ft) 1.7 m (5.6 ft)
Alto 1.7 m (5.6 ft) 1.8 m (71”)
Peso 3600 kg / 7940 lb 5500 kg (12,130 lb)

EQUIPO Y ACCESORIOS ESTANDAR:

  • Control Fanuc 0i-TF CNC de pantalla LCD de 8.4”
  • Motor del husillo de alto torque Fanuc i-Series y motor en los ejes con drive digital.
  • Encoders absolutos Fanuc – Arranque de los ejes en “casa” y secuencia no requerida.
  • Sistema de automedición Fanuc ejes X y Z.
  • Función de salto de alta velocidad Fanuc Macro-B.
  • Puertos Fanuc USB, PCMCIA, Ethernet y RS-232.
  • Guía manual Fanuc 0i – asistente programable computarizado.
  • Registro de 400 programas y 640M de memoria en programa Fanuc
  • Panel de control rotativo.
  • Extractores de calor para el gabinete eléctrico.
  • Unidad hidráulica de poder.
  • Sistema de refrigeración (4 bar).
  • Chip conveyor tipo cadena y bandeja de rebaba.
  • Maquina y ejes totalmente cubiertos.
  • Sistema de lubricación automático.
  • Luz indicadora de estado de 3 colores.
  • Servo torreta de alta precisión para uso rudo de 12 estaciones.
  • Contrapunto y caña programable.
  • Set de mordazas suaves (3) y duras (1).
  • Guías cuadradas endurecidas por inducción y rectificadas de precisión.
  • Bancada inclinada de una sola pieza en fundición Meehanite® a 45° .
  • Tornillos de bola de alta precisión grado C-3.
  • Set de porta herramientas p/ exterior de 3/4 (2 sets)
  • Tortuga p/ Boring bar de 1-1/4″ (3 pzs).
  • Reductores de 1-1/4″ a  1/4, 5/16, 3/8, 1/2, 5/8, 3/4 y 1″
  • Manual de operación y mantenimiento.
