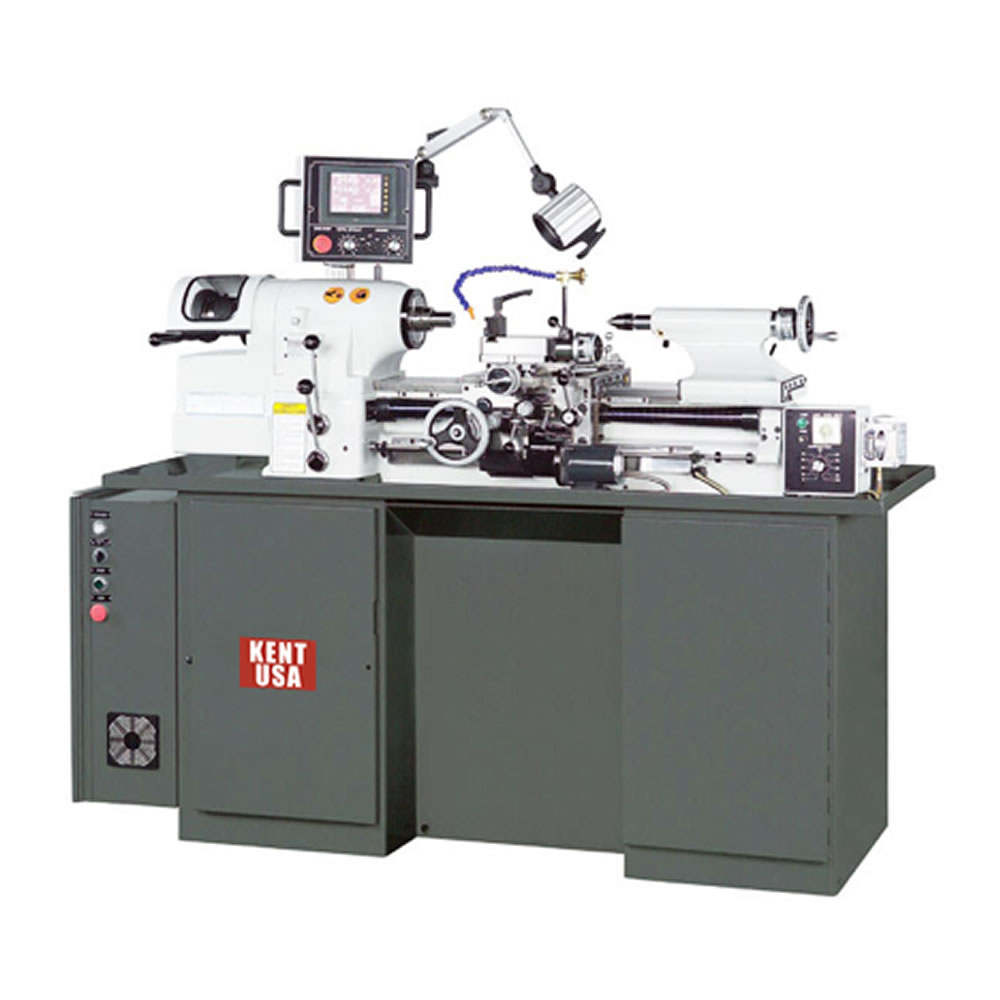

Torno Convencional CTL-618E

  • Husillo de velocidad variable electrónica 50-4000 RPM.
  • Pantalla LCD que muestra RPM, sobre carga del husillo y avance de la herramienta, permitiendo una mejor y fácil selección de condiciones de torneado.
  • Retracción rápida y corta en ciclos de roscado.
  • Circularidad garantizada de 0.00125mm
  • Carro embalerado con guías recubiertas de Turcite-B.
  • Chuck de boquilla 5C de sencillo accionamiento.
  • Bancada endurecida y rectificada de acero aliado.
  • Motor del husillo de 3 HP.
Compare
Categorías: , Etiquetas: ,
Especificaciones CTL-618E SSM-1340BV RML-1640T
Volteo sobre la bancada 11” (280 mm) 13” (330 mm) 16-3/16” (410 mm)
Volteo sobre el carro 6” (152 mm) 8-1/4” (210 mm) 10-3/8” (264 mm)
Volteo sobre el escote 9” (229 mm) 18-1/2” (470 mm) 23” (584 mm)
Ancho de cama 6-3/4” (172 mm) 7-1/2” (190 mm) 10-1/4” (260 mm)
Distancia entre centros 18” (457 mm) 40” (1000 mm) 40” (1000 mm)
Viaje del carro transversal 6” 6-3/4” (170 mm) 8-11/16” (220 mm)
Viaje del carro auxiliar 3” (76 mm) 3-1/2” (90 mm) 5-1/2” (140 mm)
Velocidad del husillo ——– ——– 12 pasos
Rangos de Vel. del husillo 50-4000 RPM 40-365 & 218-2000 RPM 36-1800 RPM
Through hole diameter ——– 1-9/16” (40 mm) 2-1/16” (52.5 mm)
Nariz del Husillo camlock ——– ASA D1-4 D1-6
Cono morse del Husillo ——– ——– MT#6
Capacidad de Roscas (pulgadas) Var. (11-108) TPI 34 (2-56) TPI 45, 2 – 72 TPI
Capacidad de Roscas (metrica) Var. (0.275-2.7) mm 33 (0.5-12) mm 39, 0.2 – 14 mm
Rango de roscas modulares ——– ——– 18, 0.3 – 3.5 M
Rango de paso diametral ——– ——– 21, 8 – 44 DP
Avance Longitudinal 5/16”-7” por minuto 0.0016”-0.046” 0.002”-0.067” in/rev
Avance Transversal 5/16”-4” por minuto 0.0005”-0.015” 0.001”-0.034” in/rev
Diámetro del contrapunto 1” (26 mm) 1-9/16” (40 mm) 2” (52 mm)
Viaje del contrapunto 3.75” (95 mm) 4” (100 mm) 6” (155 mm)
Cono del contrapunto MT #2 MT #3 MT#4
Motor principal 3 HP (trifásico, 220/440V) 3 HP (trifásico, 220/440V) 5 HP (trifásico, 220/440V)
Motor de la bomba de refrigerante 1/4 HP 1/8 HP 1/8 HP
Dimensión global 65” x 28” x 58” (LxWxH) 74” x 28” (LxW) 81” x 38” x 62” (LxWxH)
Dimensiones de embalaje 85” x 36” x 68” (LxWxH) 77” x 30” x 60” (LxWxH) 87” x 42” x 66” (LxWxH)
Peso Neto (approx) 2300 lbs/ 1043 kgs 1320 lbs (598 kgs) 3520 lbs (1596 kgs)
Peso Bruto (approx) 2450 lbs/ 1111 kgs 1584 lbs (718 kgs) 3960 lbs (1796 kgs)

Accesorios Estandar

  • Chuck universal de 6″.
  • Aditamento de boquilla 5-C
  • Sistema de refrigeración.
  • Protector de rebaba y refrigerante.
  • Plato posterior.
  • Lampara de trabajo de halógeno.
  • Caja de herramienta con herramienta.

Accesorios Opcionales

  • Luneta fija.
  • Luneta movil.
  • Plato adaptador.
  • Aditamento de torneado para cono.
  • Chuck universal de 6″de fácil setup.
  • Chuck independiente de 6″ con plato posterior.
  • Lector digital de 2 ejes.
  • Torreta de cambio rápido de 6 posiciones.
  • Torreta de cambio rápido de 4 posiciones.
  • Aditamento de torneado para radios.
