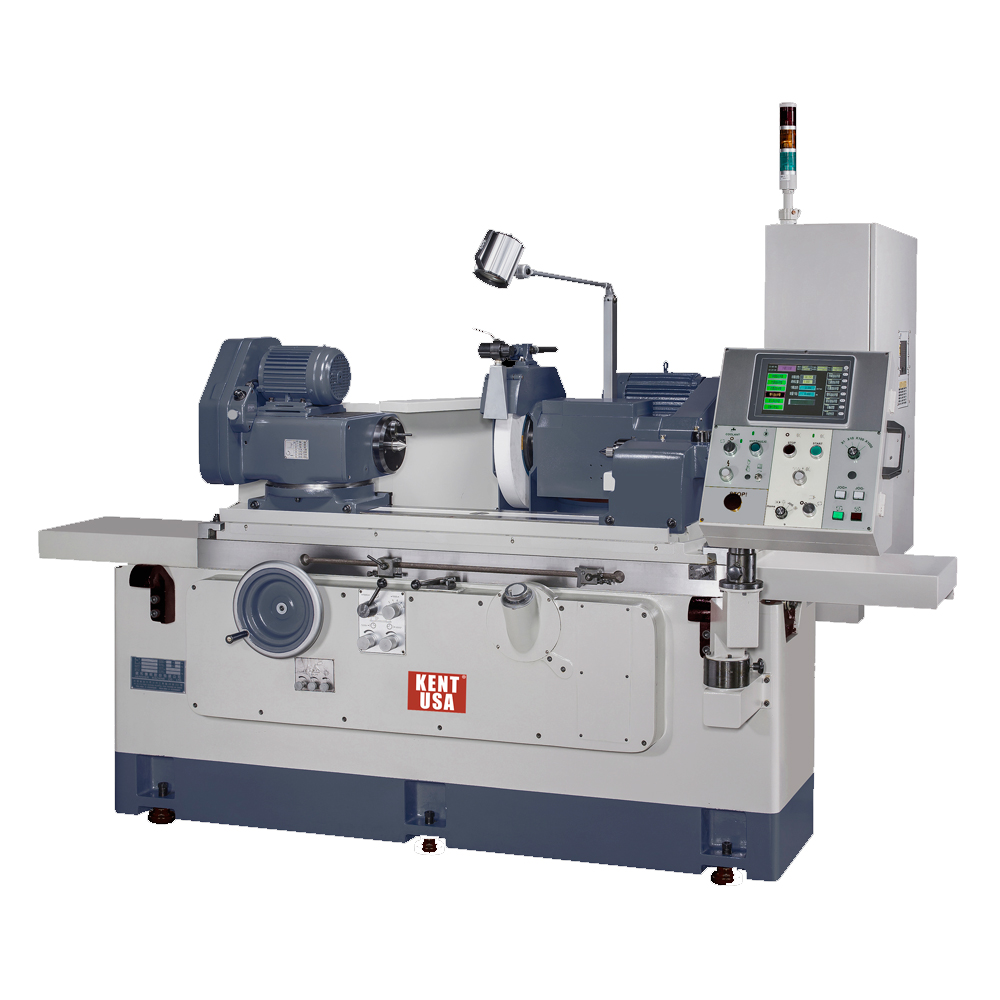

Rectificadora Sup. Cilindrica JHU-3506H/NC

  • Husillo de super acabado, endurecido con nitrato.
  • Cabezal de velocidad variable, rotativo 90° CCW y 30° CW
  • Rápido avance y retracción del cabezal que permite una rápida configuración y verificación de las dimensiones de rectificado.
  • Avance transversal Hidráulico.
  • Alimentación manual para el modelo H; Alimentación manual y automática con ciclo de inmersión en el modelo NC.
  • Sistema de lubricación hidrostático.
Compare
Especificaciones JHU-2706H/NC JHU-3506H/NC JHU-35100H/NC
Distancia entre centros 23.6″ 23.6″ 59″
Volteo sobre la mesa 10.6″ 13.7″ 13.8″
Peso máximo entre centros 154 LBS (70 kgs) 155 LBS (70.30 kgs) 286 LBS (130 kgs)
Diámetro máximo entre centro Ø 9.8″ Ø 13″ Ø 13″
O.D x ancho x I.D. 16″ x 2″ x 5″ 16″ x 2″ x 5″ 16″ x 2″ x 5″
Rango de velocidad (2 poleas) RPM 1500 RPM, 1600 RPM 1500 RPM, 1600 RPM 1500 RPM, 1600 RPM
Ángulo de trabajo 120° 120° 120°
Cono morse M.T. #4 M.T. #4 M.T. #4
Velocidad del husillo (variable) 11-500 RPM 11-500 RPM 11-500 RPM
Cono M.T. #4 M.T. #4 M.T. #4
Ángulo de trabajo -11°, +6° -11°, +6° -11°, +6°
Velocidad de avance 1.96″-157″/min 1.96″-157″/min 1.96″-157″/min
Movimiento autoajustable 0.31″ 0.31″ 0.31″
Avance de una vuelta en la manivela (2 pasos) 0.79″ 0.79″ 0.79″
Husillo de la piedra 5 HP / 4 P 5 HP / 4 P 5 HP / 4 P
Husillo de trabajo 0.5 HP / 4 P 0.5 HP / 4 P 0.5 HP / 4 P
Bomba hidráulica 2 HP / 4P 2 HP / 4P 2 HP / 4P
Bomba de lubricación de la rueda 1/4 HP / 4 P 1/4 HP / 4 P 1/4 HP / 4 P
Bomba del refrigerante 1/4 HP / 4 P 1/4 HP / 4 P 1/4 HP / 4 P
Husillo de rectificado interno 2 HP / 2 P 2 HP / 2 P 2 HP / 2 P
Servo motor Eje-X 1.3 HP 1.3 HP 1.3 HP
Servo motor Eje-Y 2 HP 2 HP 2 HP
Tanque de lubricación de la rueda 5.8 Gal. (22 L) 5.8 Gal. (22 L) 5.8 Gal. (22 L)
Tanque de aceite 15.9 Gal. (60 L) 15.9 Gal. (60 L) 15.9 Gal. (60L)
Tanque de refrigerante 26.5 Gal. (100 L) 26.5 Gal. (100 L) 26.5 Gal. (100 L)
Peso neto 6930 lbs (3150 kgs) 7370 lbs (3342 kgs) 11770 lbs (5338 kgs)
Dimensiones de empaque 110″ x 65″ x 72″ 110″ x 65″ x 72″ 173″ x 65″ x 72″



Accesorios Opcionales

  • Aditamento de rectificado interno
  • Base para diamante
  • Aderezador para piedra
  • Dispositivos para ángulos
  • Dispositivos para radios
  • Perro de arrastre con bloqueo de leva
  • Sujetadores de trabajo
  • 2-3 Puntos de descanso
  • Chuck de 3 mordazas ajustable
  • Filtro y separador magnético
  • Arbol y base para balanceo de piedra
