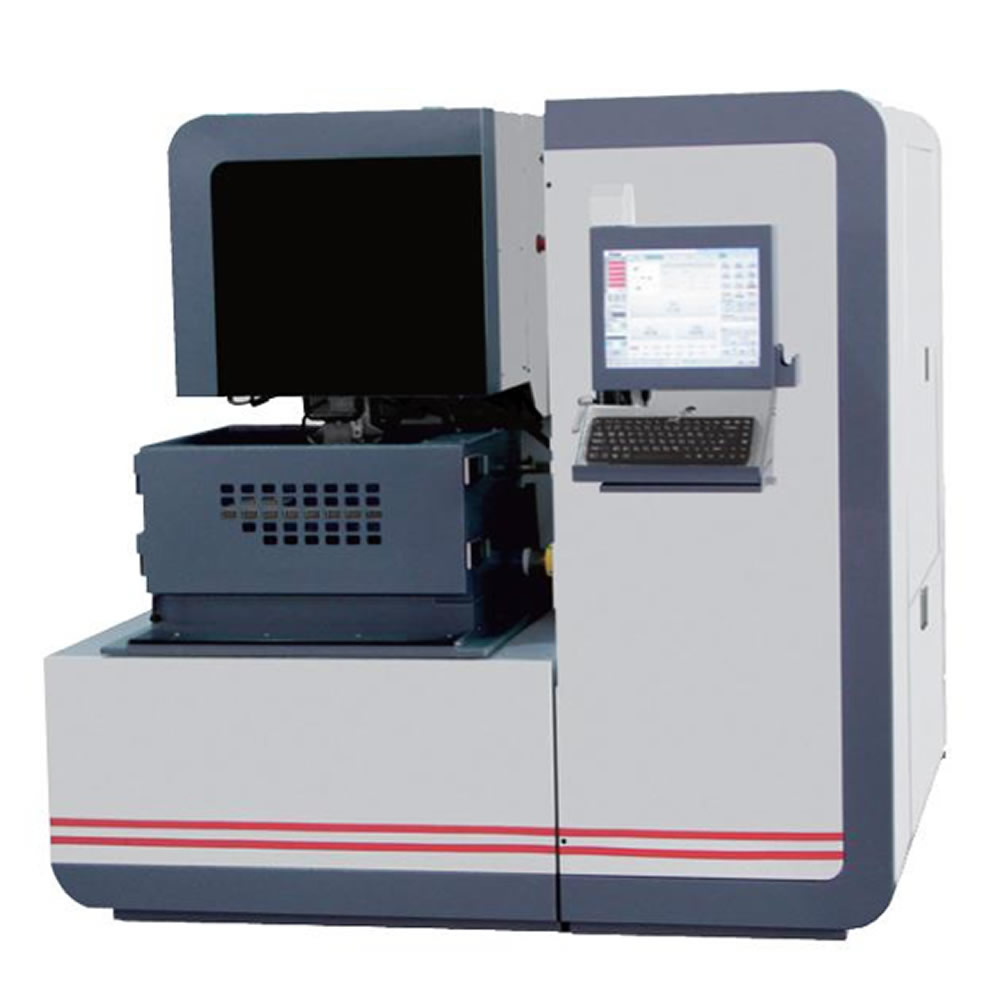

Erosionadora de Hilo Sumergible WSi-200

  • Estructura de la máquina diseñada y analizada por el sistema CAE para una alta rigidez estructural.
  • Eje U, V, Z estratégicamente ubicado en la columna superior para mayor rigidez y precisión del husillo.
  • Sistemas de recepción de cables de embrague de potencia magnética.
  • Sistema de cable de enhebrado automático ATW
  • Sistema de control permanente del generador para la estabilidad de la tensión del cable.
  • Guías lineales precisas junto con diseño patentado lineal y de bloque
Compare
Specification WSi-200 WSi-430 WSi-530
Tamaño Máximo de Pieza 22” x 18.5” x 4.5” 27.6” x 21.3” x 11.6” 37” x 22.4” x 11.6”
Peso Máximo de Pieza 661 lbs (300 kgs) 1102 lbs (500 kgs) 2205 lbs (1000 kgs)
Drive & Servo 5 ejes servo AC 5 ejes servo AC 5 ejes servo AC
Simulación de Ejes X / Y / U / V (4 ejes) X / Y / U / V (4 ejes) X / Y / U / V (4 ejes)
Viaje del Eje X/Y 15.7″ / 7.87″ 19.7” / 11.8” 23.6” / 17.7”
Viaje del Eje Z 4.7″ 11.8″ 11.8″
Viaje del Eje U/V 1.8” / 1.8” 3.93” / 3.93” 3.93” / 3.93”
Rango del Diametro del Alambre Ø 0.1~0.3 mm Ø 0.1~0.3 mm Ø 0.1~0.3 mm
Ángulo Máximo ± 10° 2.4” ± 22.5° 3.93” ± 22.5° 3.93”
Carga Máxima de los Ejes 13.23 lbs (6 kgs) 22 lbs (10 kgs) 22 lbs (10 kgs)
Conductividad Automática Automática Automática
Capacidad del Tanque 118.8 G (446 lts) 150.6 G (570 lts) 248 G (938 lts)
Peso Neto 3747 lbs (1700 kgs) 4629 lbs (2100 kgs) 7385 lbs (3350 kgs)
Dimensiones 71” x 75” x 73” 118” x 86.6” x 84.6” 139.7 x 102.4” x 88.2”
